Female Connector
Kategori: Fittings
Female Connector
Kategori: Fittings

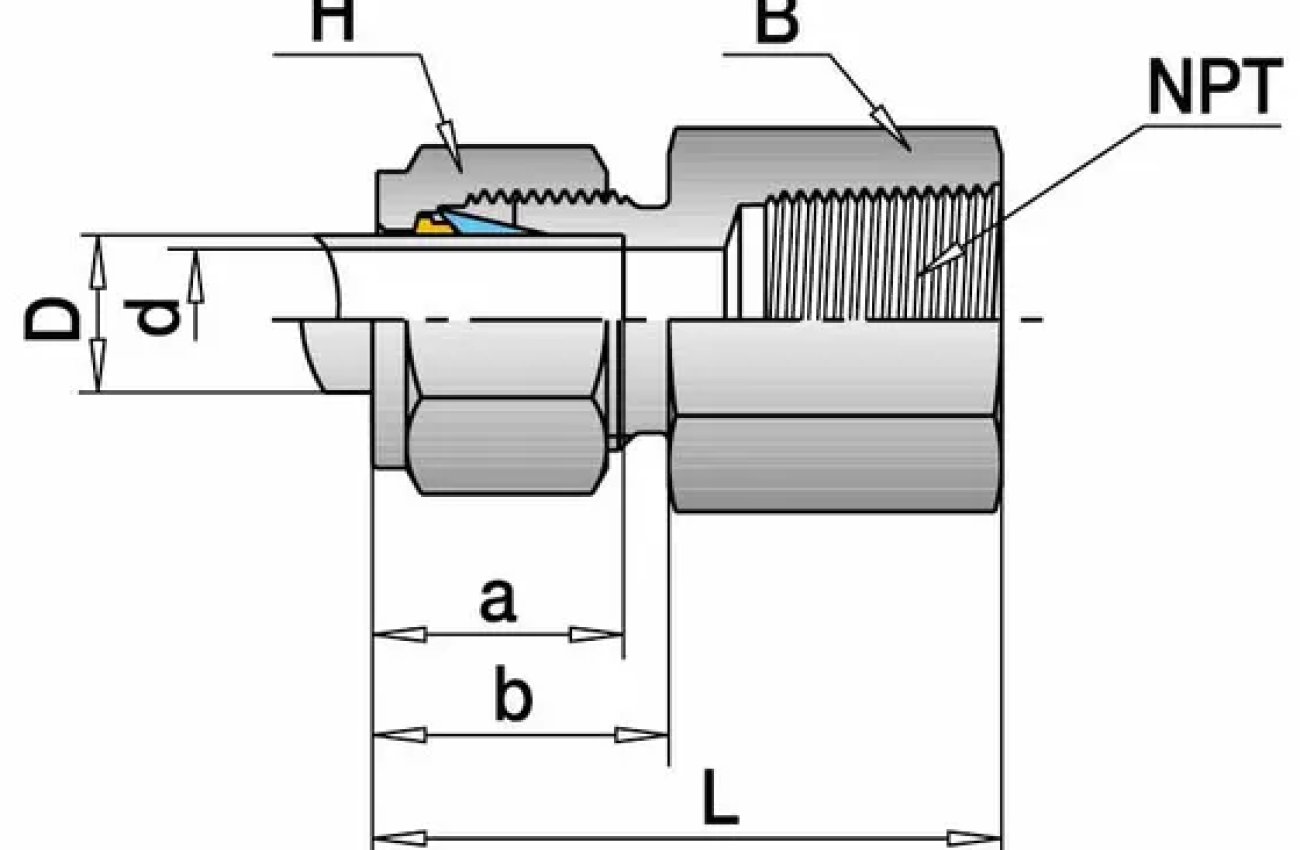

ANSI/ASME B 1.20.1- 2013 . Boyutsal değişikliklere tabidir.
|
Bağlantı 1: |
D 1/4" |
|
Bağlantı 2: |
1/4" NPT |
|
Malzeme: |
1.4404 |
|
PN: |
350 |
|
D: |
1/4" |
|
NPT: |
1/4" NPT |
|
d: |
4,8 |
|
B: |
3/4 |
|
H: |
9/16 |
|
a: |
15,2 |
|
b: |
17,8 |
|
L: |
35,8 |
|
Bağlantı 1: |
D 3/8" |
|
Bağlantı 2: |
1/4" NPT |
|
Malzeme: |
1.4404 |
|
PN: |
350 |
|
D: |
3/8" |
|
NPT: |
1/4" NPT |
|
d: |
7,1 |
|
B: |
3/4 |
|
H: |
11/16 |
|
a: |
16,8 |
|
b: |
19,3 |
|
L: |
37,6 |
|
Bağlantı 1: |
D 1/2" |
|
Bağlantı 2: |
1/4" NPT |
|
Malzeme: |
1.4404 |
|
PN: |
350 |
|
D: |
1/2" |
|
NPT: |
1/4" NPT |
|
d: |
10,4 |
|
B: |
13/16 |
|
H: |
7/8 |
|
a: |
22,9 |
|
b: |
21,8 |
|
L: |
40,4 |
|
Bağlantı 1: |
D 6 mm |
|
Bağlantı 2: |
1/4" NPT |
|
Malzeme: |
1.4404 |
|
PN: |
350 |
|
D: |
6 mm |
|
NPT: |
1/4" NPT |
|
d: |
4,8 |
|
B: |
19 |
|
H: |
14 |
|
a: |
15,3 |
|
b: |
17,7 |
|
L: |
35,8 |
